Fala galera! Mestre Wall por aqui! Hoje vamos tratar de saber Qual a Fiação Ideal para um Wallbox! Isso mesmo! Porque a segurança da sua família e longevidade da bateria do seu carro elétrico, simplesmente, NÃO SÃO NEGOCIÁVEIS!
Grave isso! A fiação ideal para um wallbox, garante eu disse garante, segurança para sua família e longevidade para seu carregador wallbox o que reflete diretamente na longevidade da bateria do seu veículo elétrico.
Com essa permissa em mente, bora pra dentro! A escolha da bitola do cabo é o ponto mais crítico na instalação de um carregador de veículo elétrico. Diferente de um eletrodoméstico comum, o Wallbox opera em regime de carga plena por várias horas seguidas. Uma escolha errada não causa apenas perda de eficiência, mas riscos reais de incêndio e danos ao veículo.
Neste guia, vamos detalhar como dimensionar a fiação corretamente seguindo as normas técnicas.
1. Qual a Fiação Ideal para um Wallbox? O Cálculo Base: Potência vs. Corrente
Para definir o cabo, primeiro precisamos saber a corrente (em Amperes) que passará por ele. Os cenários mais comuns no Brasil são:
-
Wallbox de 7.4 kW (Monofásico/Bifásico): Aproximadamente 32A.
-
Wallbox de 11 kW (Trifásico): Aproximadamente 16A por fase.
-
Wallbox de 22 kW (Trifásico): Aproximadamente 32A por fase.
2. Qual a Fiação Ideal para um Wallbox? A Regra dos 6mm²: O Mínimo Necessário
Para a maioria das instalações residenciais de 7.4 kW, o cabo de 6mm² é o ponto de partida. De acordo com a NBR 5410, um cabo de 6mm² de cobre em eletroduto embutido suporta cerca de 36A a 41A (dependendo do método de instalação). Como o carregador puxa 32A, ele está dentro da margem, mas muito próximo do limite.
3. Qual a Fiação Ideal para um Wallbox? Quando subir para 10mm² ou mais?
A bitola de 6mm² nem sempre é suficiente. Existem dois fatores que obrigam o uso de cabos de 10mm²:
A. Distância (Queda de Tensão)
Quanto maior o comprimento do cabo, maior a resistência e maior a queda de tensão.
-
Até 20 metros: 6mm² costuma atender.
-
Acima de 25-30 metros: É mandatório subir para 10mm². Se a tensão cair demais (mais de 4%), o carregador pode apresentar erros de comunicação ou o veículo pode reduzir a velocidade da recarga para proteger as baterias.
B. Agrupamento de Cabos
Se os cabos do Wallbox passarem pelo mesmo conduíte que outros circuitos da casa, eles perdem capacidade de dissipação de calor. Nesses casos, o “fator de agrupamento” exige cabos mais grossos para garantir a segurança.
4. O Material do Cabo: XLPE/EPR vs. PVC
Não é apenas o diâmetro que importa, mas o isolamento:
-
Cabos de PVC (70°C): São os comuns. Aquecem mais rápido e suportam menos corrente.
-
Cabos EPR ou XLPE (90°C): São os recomendados para carregadores. Eles suportam temperaturas maiores e oferecem maior durabilidade para o regime de carga contínua.
5. Esquema de Cores e Identificação
Para uma instalação profissional e segura, siga o padrão de cores da norma:
-
Fase: Preto, Marrom ou Vermelho.
-
Neutro: Azul Claro (Obrigatório).
-
Terra: Verde ou Verde-Amarelo (Obrigatório).
Tabela de Referência Rápida
6. Riscos da Fiação Subdimensionada
Utilizar cabos mais finos do que o necessário causa o fenômeno do Efeito Joule excessivo. Isso resulta em:
-
Desperdício de energia: O cabo esquenta tanto que você paga por energia que se transforma em calor, não em carga no carro.
-
Ressecamento do isolamento: Com o tempo, o plástico do cabo racha, podendo causar curto-circuito.
-
Risco de Incêndio: O calor pode derreter conexões no quadro de energia.
Se você está instalando um carregador de 7.4 kW, o cabo de 10mm² é o investimento mais inteligente a longo prazo, mesmo que o de 6mm² atenda o mínimo. Ele garante uma instalação “fria”, eficiente e preparada para futuros upgrades.

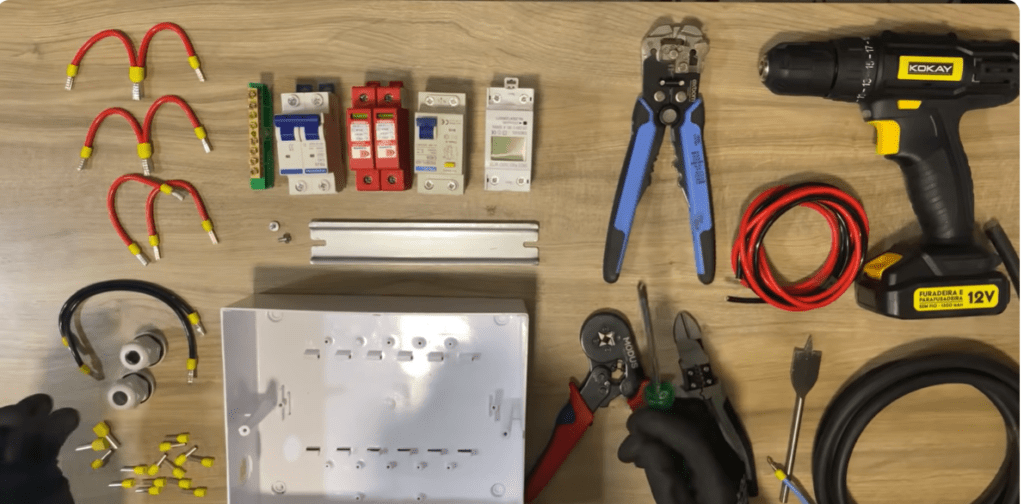

Assista o vídeo sobre como MONTAR DO ZERO quadro de Proteção para VEÍCULOS ELÉTRICOS Seguindo todas as Normas!
Créditos do vídeos: Engecharge Elétrica
Dica do Mestre Wall : Sempre exija o uso de terminais ilhós nas pontas dos cabos. Eles garantem que todos os filamentos de cobre estejam em contato com o disjuntor, evitando pontos quentes.
Atenção: Este artigo é educativo. Toda instalação elétrica deve ser realizada e assinada por um profissional qualificado seguindo a NBR 5410.
