Fala galera! Hoje vamos meter a mão na massa! Neste artigo vamos tratar da infraestrutura para wallbox necessária para transformar uma vaga de garagem em um ponto de recarga de alta performance. O objetivo é garantir que a instalação seja segura, esteja dentro das normas e suporte a potência total do seu carregador.
A instalação de um Wallbox de 22kW (por exemplo) não é apenas uma questão de fixar o aparelho na parede; é um projeto de engenharia elétrica. Para carregar com segurança e velocidade, sua infraestrutura deve seguir a norma ABNT NBR 17019, que rege a alimentação de veículos elétricos.
Lembre-se! A instalação correta do Wallbox, garante segurança pra sua famíla, para seu carro elétrico e para seu bolso! E ela começa com a INFRAESTRUURA PARA WALLBOX!!!
1. Infraestrutura para Wallbox – Demanda de Carga e Padrão de Entrada
Antes de comprar o equipamento, você deve verificar se o seu padrão de entrada (o disjuntor da concessionária) suporta a nova carga.
-
Wallbox 22kW: Consome 32A por fase. Se sua casa tem um padrão trifásico de 40A, ligar o carregador junto com um chuveiro elétrico certamente desarmará o sistema.
-
Solução: Em muitos casos, é necessário solicitar um aumento de carga ou instalar um sistema de Smart Load Management (Gestão de Carga), que reduz a potência do carregador quando a casa consome muita energia.

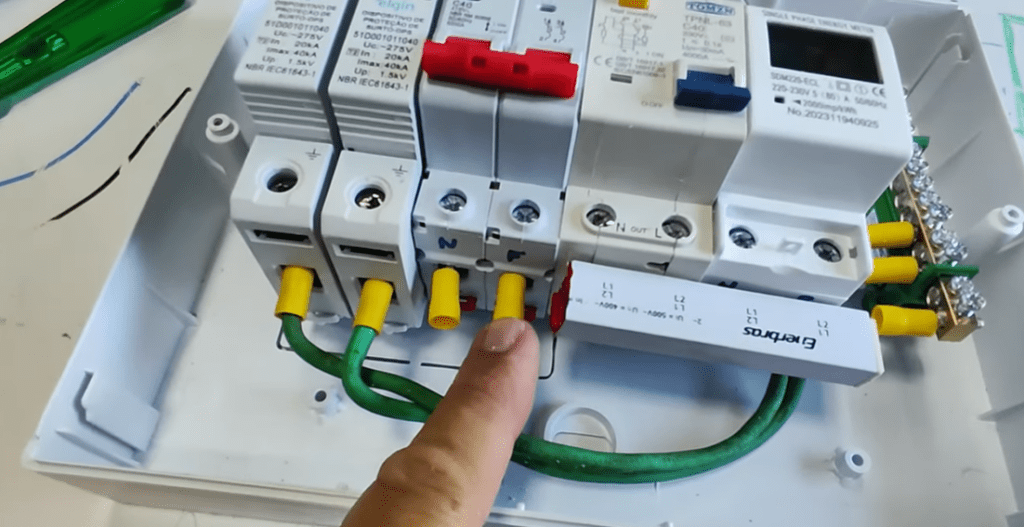

2. Componentes Críticos do Quadro Elétrico
O Wallbox deve ter um circuito exclusivo, saindo do quadro de distribuição principal diretamente para o carregador. Os itens obrigatórios são:
-
Disjuntor Termomagnético: Protege a fiação contra sobrecargas e curtos-circuitos. Para 22kW, usa-se um disjuntor Tripolar de 40A .
-
Dispositivo DR (Diferencial Residual): Este é o item mais importante para a segurança humana. O padrão exige um DR Tipo B (ou Tipo A com detecção de 6mA DC), pois carregadores de carros elétricos podem gerar vazamentos de corrente contínua que os DRs comuns (Tipo AC) não podem detectar.
-
DPS (Dispositivo de Proteção contra Surtos): Protege a placa eletrônica sensível do Wallbox e do veículo contra surtos causados por raios ou manobras na rede elétrica.
3. Dimensionamento de Cabos
A bitola (espessura) do cabo depende da distância entre o quadro e o Wallbox para evitar a queda de tensão.
-
Distâncias curtas (até 15m): Cabos de 6mm² costumam ser suficientes.
-
Longas distâncias (acima de 20m): Cabos de 10mm² ou mais são recomendados para garantir que a energia chegue sem perdas e sem aquecimento excessivo.
Importante! Muitos eletrecistas querem usar fiação fina a pretexto de baratear os custos, não feche contrato com esse tipo de profissional! A Ssegurança e da sua família e a logevidade da bateria do seu carro não são necociáveis.
4. Sistema de Aterramento para infraestrutura para wallbox
- O aterramento é vital em uma infraestrutura para wallbox. Sem um aterramento eficiente (TT ou TN-S), a maioria dos carregadores inteligentes entrará em modo de erro e não iniciará a carga. O veículo elétrico usa o aterramento como referência de segurança para verificar o isolamento da bateria.
Se a infraestrutura for em um prédio, o Green Cell EV15RFID 22kW facilita o controle, pois permite que a infraestrutura elétrica seja usada apenas por quem possui o cartão de acesso, facilitando a divisão de custos de energia.
5. Checklist de Instalação
-
Vistoria Técnica: Chame um eletricista especializado para medir a resistência do aterramento.
-
Infraestrutura Seca: Use eletrodutos de aço galvanizado ou PVC antichama (conforme o ambiente).
-
ART (Anotação de Responsabilidade Técnica): Em condomínios, este documento assinado por um engenheiro é obrigatório para garantir a legalidade da obra.
Se você chegou até aqui PARABÉNS! Você já sabe o que precisa e na hora da instalação vai estar 100% atento.
